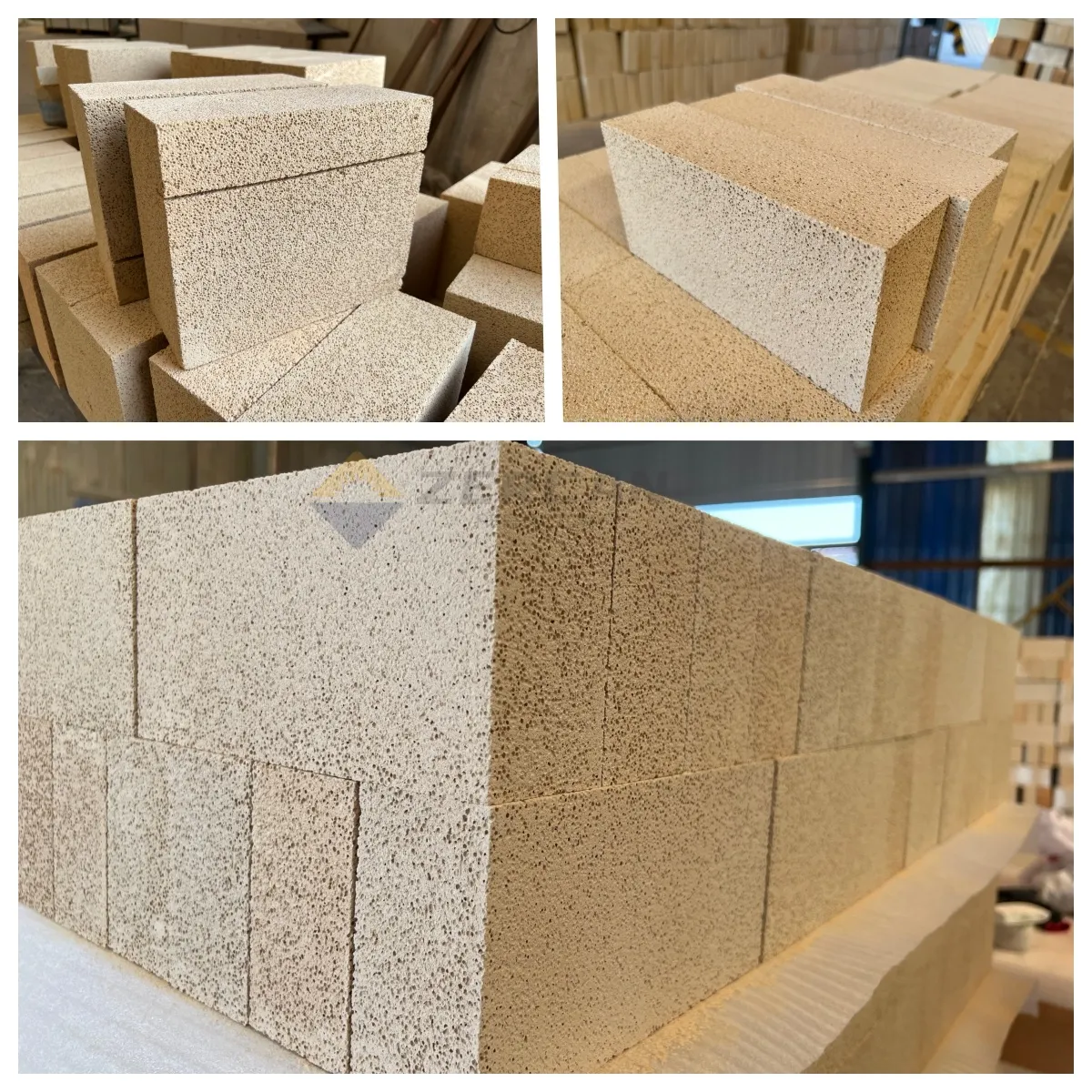

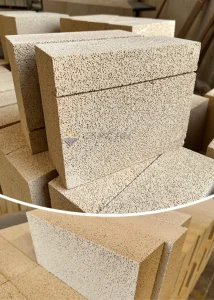

Название продукции: Высокоглинозёмистый легковесный кирпич
Кажущаяся плотность: 0.6/0.8/1.0 г/см3
Предел прочности при сжатии ≥ 1.2/2.4/3.7MPa
Теплопроводность 350℃: 0.23/0.32/0.45 W/(m.K)
Постоянное линейное изменение температуры
1230℃/12часа: -1 ≤PLC
1350℃/12 часа: -0.8 ≤PLC
1350℃/12часа: -0.7 ≤PLC
Описание продукции:
Лёгковесные высокоглиноземистые кирпичи,также известные как высокоглиноземистые изоляционные кирпичи или высокоглиноземистые теплоизоляционные кирпичи, представляют собой лёгковесные огнеупорные материалы с содержанием глинозема более 48%, состоящие в основном из муллита и стекловидных фаз или корунда. Они имеют кажущуюся плотность 0,5-1,2 г/см³ и открытую пористость 66-73%, что обеспечивает отличную термостойкость. Они изготавливаются из высокоглиноземистого бокситового клинкера с добавлением небольшого количества глины. После измельчения кирпичи отливаются и формуются в шликер методом газогенерации или вспенивания, а затем обжигаются при температуре 1300-1500 °C.
Преимущества продукции:
Низкая теплопроводность.
Высокая прочность и коррозионная стойкость.
Низкая теплоёмкость.
Низкая усадка.
Высокие теплоизоляционные свойства.
Высокая огнеупорность.
Низкая насыпная плотность.
Области применения:
Высокоглинозёмистые теплоизоляционные кирпичи применяются для футеровки и изоляции печей, а также в местах, не подверженных сильному размыву и воздействию высокотемпературных расплавленных материалов. При непосредственном контакте с пламенем температура поверхности не должна превышать 1350 °C.
Технические параметры
| Физико-химические Показатели на Высокоглинозёмистый Лёгковесный Кирпич | |||
| Модели | LG-0,6 | LG-0,8 | LG-1,0 |
| Кажущаяся плотность г/см3 | 0,6 | 0,8 | 1,0 |
| Постоянное линейное изменение ≤ % | -1 | -0,8 | -0,7 |
| 1230℃/12ч | 1350℃/12ч | 1350℃/12ч | |
| Предел прочности при сжатии ≥Mpa | 1,2 | 2,4 | 3,7 |
| Теплопроводность 350℃ W/(m.K) | 0,23 | 0,32 | 0,45 |
| Al2O3 % ≥ | 48 | 50 | 52 |
| Fe2O3 % ≤ | 2 | 1,9 | 1,8 |
Обычная плита из керамического волокна Стандартная плита из керамического волокна Плита из керамического волокна с высокой чистотой Плита из керамического волокна с высоким содержанием Al2O3 Плита из керамического волокна с низким содержанием ZrO2 Плита из керамического волокна с стандартным содержанием ZrO2
Название продукции: Огнеупорный Бакор Марка: БК33, БК37, БК41 Al2O3: ≥45-50% ZrO2: ≥32.5%-40.5% Объемная Плотность: 3,75-4g/cm³ Пористость открытая: ≤1,0%-1,2% Размер: По требованию заказчика
Название продукции: Динасовый кирпич ДС ДСО ДЭ ДВ ДН ДМ Д5 SiO2≥ 95-96% Fe2O3≤0.8-1.23 Максимальная рабочая температура ≥ 1650°C-1660°C Насыпная плотность 2.32 g/cm3 Предел прочности при сжатии≥ 48-50MPa Открытая пористость ≤21-22% Коэффициент теплового расширения(1000℃): 1.24% Сертификация: ISO9001/ISO14001 Образец: доступно тестирование образца
Название продукции: Высокоглиноземистый кирпич Al2O3:48-80% Кажущаяся плотность≥2,38g/cm³ Температура начала размягчения: 1420-1530°С Предел прочность при сжатии≥40-70MPa Стандартный размер: 230*114*65mm Сертификация: ISO9001/ISO14001 Образец: доступно тестирование образца
Название продукции: Силлиманитовый кирпич SL 60V Al2O3: ≥50-62% SiO2: ≤33-45% Fe2O3≤1.0-1.2% Кажущаяся плотность ≥2.4-2.55 g/cm3 Предел прочности при сжатии≥60MPa Открытая пористость ≤17-18% Температура начала размягчения: ≥1550-1650°С Термостойкость,теплосмена (100℃- вода) ≥20 раз Сертификация: ISO9001/ISO14001 Образец: доступно тестирование образца
Веревка/Шнур/Нить из керамического волокна с добавлением стекловолокна Веревка/Шнур/Нить из керамического волокна с добавлением проволоки из нержавеющей стали
Название продукции: Корундовый кирпич КС-95 Массовая доля Al2O3 % ≥90-95 Массовая доля Fe2O3, % не более 0,6 Предел прочности при сжатии, Н/мм2, не менее 40 Температура начала размягчения, °С, не ниже 1680
Название продукции: JM-30 Муллитовый Теплоизаляционный Кирпич или (МЛТ 1,0-1,1 или МЛЛ 1,0-1,1) Марка: JM30 Al2O3≥ 72% Fe2O3≤ 0.55% Кажущаяся плотность: 1.0-1.1 г/см3 Предел прочности при сжатии ≥ 3.0-3.5 MPa Теплопроводность 350℃: 0.4-0.43 W/(m.K) Постоянное линейное изменение температуры 1550℃/24 часа: – 0.9 ≤PLC≤ -0.7
Название продукции: Шамотный кирпич (ШA) Al2O3: 30-48% Кажущаяся плотность: 2,34-2,38g/cm³ О...
Название продукции: Муллитокорундовая бетонная смесь СМКБ Al2O3: 70~90% Кажущаяся плотность(110°C×24h): 2.75-3.0 g/cm3 Рабочая температура: 1550~1700°С Предел прочность при сжатии: 110°C×24h ≥90~110MPa Предел прочность при сжатии: 1100°C×3h ≥120~100MPa Предел прочность при изгибе: 110×24h ≥10~15MPa Предел прочность при изгибе: 1100×3h ≥100~120MPa Сертификация: ISO9001/ISO14001 Образец: доступно тестирование образца Минимальный объем заказа: 1 тонна.
Лента из керамического волокна с добавлением стекловолокна Лента из керамического волокна с добавлением проволоки из нержавеющей стали
Название продукции: Легкие теплоизоляционные бетоны марки ТИБ Al2O3: 15~48% Кажущаяся плотность: 0.5~1.8g/cm³ Максимальная рабочая температура: 800~1350°С Предел прочность при сжатии: 110°С*24h ≥1~20MPa 1000°С*3h ≥0.5~20 MPa Дополнительная линейная усадка (1000°С*3h): -1.5%-0% ~ -0.5%-0% Сертификация: ISO9001/ISO14001 Образец: доступно тестирование образца Минимальный объем заказа: 1 тонна.
Название продукции: Периклазохромитовый Кирпич ХП Массовая доля MgO % ≥42-46 Массовая доля Сr2O3, % не менее 15-22 Кажущаяся плотность: 2.95g/cm³ Открытая пористость: 20%-25% Температура начала размягчения, °С, не ниже 1450-1550
Название продукции: Хромокорундовый кирпич Массовая доля Al2O3 % ≥33-80 Массовая доля Сr2O3, % не менее 15-60 Кажущаяся плотность: 2-3g/cm³ Температура начала размягчения, °С, не ниже 1680-1690
Название продукции: Андалузитовый кирпич Al2O3: 49-69% Fe2O3: 1-1.5% Кажущаяся плотность: 2.3-2.7g/cm³ Предел прочности при сжатии≥40-55MPa Температура начала размягчения: ≥1450-1700°С Сертификация: ISO9001/ISO14001 Образец: доступно тестирование образца
Название продукции: Периклазовый Кирпич Массовая доля MgO≥90% Массовая доля СaO≤ 4% Массовая доля SiO2%≤ 3 % Массовая доля Fe2O3≤ 2,5% Открытая пористость≤23% Предел прочности на сжатии≥ 50 Н/мм² Температура начала размягчения≥ 1550°C
